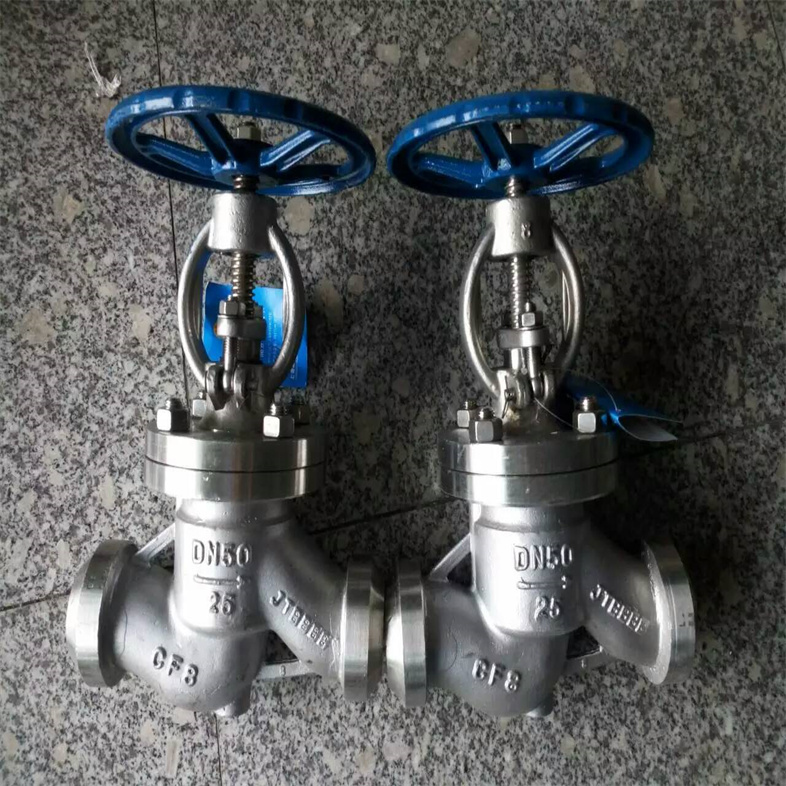

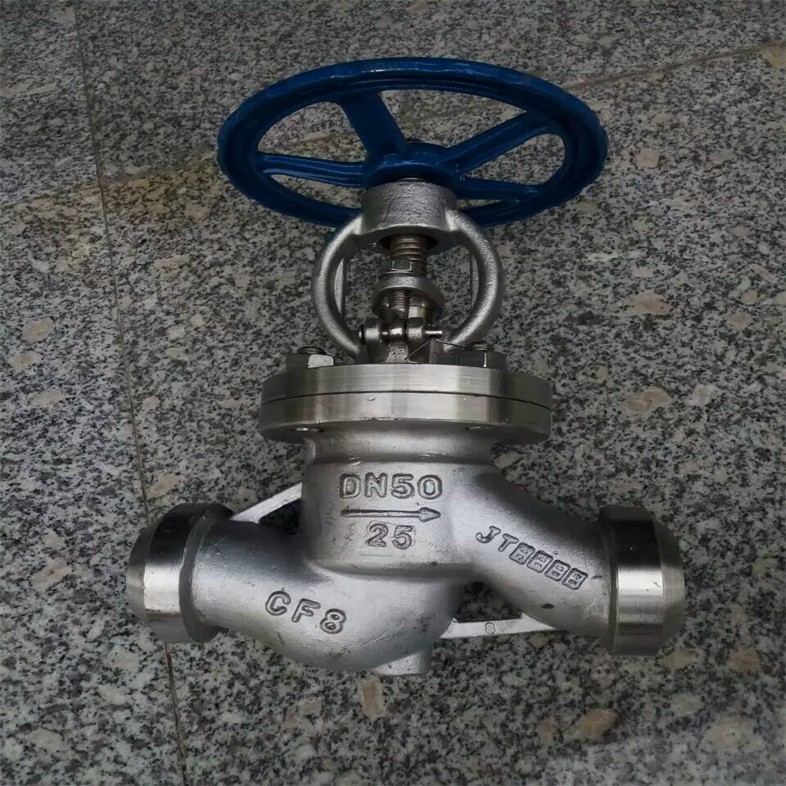

J61Y焊接式截止閥適用于公稱壓力PN20～32MPa及P54/100V-P57/170V ，工作溫度≤540℃（其中P57/170V工作溫度為570℃）的石油 、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質,，適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

焊接式截止閥是一種通過焊接方式（對焊、承插焊）與管路連接，依靠閥瓣沿閥座軸線升降控制流道通斷的截止類閥門。采用 “閥體 + 焊接接口 + 閥瓣 + 驅動機構（手動 / 氣動 / 電動）" 結構，焊接連接可消除法蘭密封面等潛在泄漏點，兼具 “密封性能優"“結構緊湊"“適配高壓高溫 / 易燃易爆場景" 優勢，符合 GB/T 12235、API 602 標準，廣泛用于石油化工、電力、油氣輸送等對管路密封性要求的系統。



J61Y不銹鋼高壓焊接式截止閥操作應用案例焊接式截止閥關鍵參數

結構與材質參數：閥體材質選碳鋼（WCB，耐溫≤425℃，常規工況）、不銹鋼（304/316L，耐溫≤600℃，耐腐場景；310S，耐溫≤1200℃，高溫耐腐）、鉻鉬鋼（WC6/WC9，耐溫≤650℃，高壓高溫場景）；密封面材質選硬質合金堆焊（鈷基 Stellite，耐磨，適配含少量雜質介質）、PTFE（耐腐，弱腐蝕場景）、金屬對金屬密封（銅合金 + 鋼，高壓密封可靠）；驅動方式選手動（帶省力手輪，簡易操作）、氣動（防爆氣缸，自動化）、電動（伺服電機，精準控制）；焊接類型選對焊（DN25~DN200，適配中大通徑，焊接強度高）、承插焊（DN10~DN50，中小通徑，焊接操作簡便）。

性能與工況參數：公稱通徑 DN10~DN200（常用 DN15~DN100，焊接款多為中小通徑）；公稱壓力 PN10~PN320（高壓款多為 PN40~PN320）；工作溫度 - 29℃~1200℃（依材質，310S 適配最高溫）；密封等級≤VI 級（零泄漏，防介質泄漏）；焊接接口尺寸符合 GB/T 12224（國標）、ANSI B16.25（美標）；適用介質為高壓油、高溫蒸汽、易燃易爆氣體、強腐蝕溶液等，嚴禁含硬質顆粒（粒徑≥0.5mm）介質（防密封面磨損），嚴禁超溫超壓（防焊接處開裂）。





J61Y不銹鋼高壓焊接式截止閥操作應用案例選型要點

選型先定介質與工況：強腐介質（如濃酸）選 316L 不銹鋼閥體 + PTFE 密封面；高溫高壓（如高壓蒸汽）選 WC9 鉻鉬鋼閥體 + 硬質合金密封面；超高溫（如高溫煙氣）選 310S 不銹鋼閥體 + 金屬對金屬密封；常規工況選 WCB 碳鋼閥體。再定焊接類型：中小通徑（DN10~DN50）選承插焊（操作簡便）；中大通徑（DN25~DN200）選對焊（強度高）。最后定驅動方式：防爆場景（如化工車間）選防爆氣動 / 電動；簡易手動控制選帶省力手輪的款式；安裝時需確保焊接質量（無氣孔、裂紋），定期檢查焊接接口密封性與閥體磨損。

焊接式截止閥應用場景

石油化工：高壓原油輸送支管（WCB 碳鋼閥體，DN25，PN40，承插焊手動焊接式截止閥），焊接連接防原油泄漏，手動控制通斷，適配輸油管路；

電力行業：鍋爐高溫蒸汽管路（WC9 鉻鉬鋼閥體，DN50，PN100，對焊電動焊接式截止閥），耐 650℃高溫高壓，焊接連接密封可靠，電動調節蒸汽流量；

油氣輸送：高壓天然氣管路（316L 不銹鋼閥體，DN32，PN64，承插焊防爆氣動焊接式截止閥），耐天然氣腐蝕，焊接防泄漏，防爆氣動控制通斷；

化工行業：強腐蝕溶液輸送管路（316L 不銹鋼閥體，DN40，PN25，對焊手動焊接式截止閥），耐強腐，焊接連接無泄漏點，適配化工反應系統；

冶金行業：高溫煙氣管道（310S 不銹鋼閥體，DN80，PN16，對焊手動焊接式截止閥），耐 1200℃高溫，焊接連接穩固，控制煙氣排放。

焊接式截止閥與相似產品比較

與法蘭截止閥：前者焊接連接（無泄漏點，適配高壓高溫 / 易燃易爆），后者法蘭連接（有密封面，易泄漏，適配低壓常溫 / 需拆卸場景）；高密封要求場景選前者，需頻繁拆卸場景選后者；

與螺紋截止閥：前者焊接連接（強度高，適配高壓），后者螺紋連接（易安裝，適配低壓小通徑）；高壓高密封場景選前者，低壓小通徑 / 簡易安裝場景選后者；

與焊接式閘閥：前者閥瓣升降控流（調節精度高，密封可靠），后者閘板平移控流（流阻低，僅通斷）；需精準調節介質流量選前者，僅大流量通斷選后者。



J61Y不銹鋼高壓焊接式截止閥操作應用案例主要特點及用途

1、閥門與管路連接采用焊接式結構。
2、密封面不易磨損、擦傷、密封性能好、壽命長。
3、結構緊湊、啟閉性好、高度小、維修方便。
4、適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。

J61Y不銹鋼高壓焊接式截止閥操作應用案例制造驗收技術標準

1、制造驗收技術條件按JB/T3595或E101的規定。
2、閥門結構長度按ANSI B16.10或E101的規定。
3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。



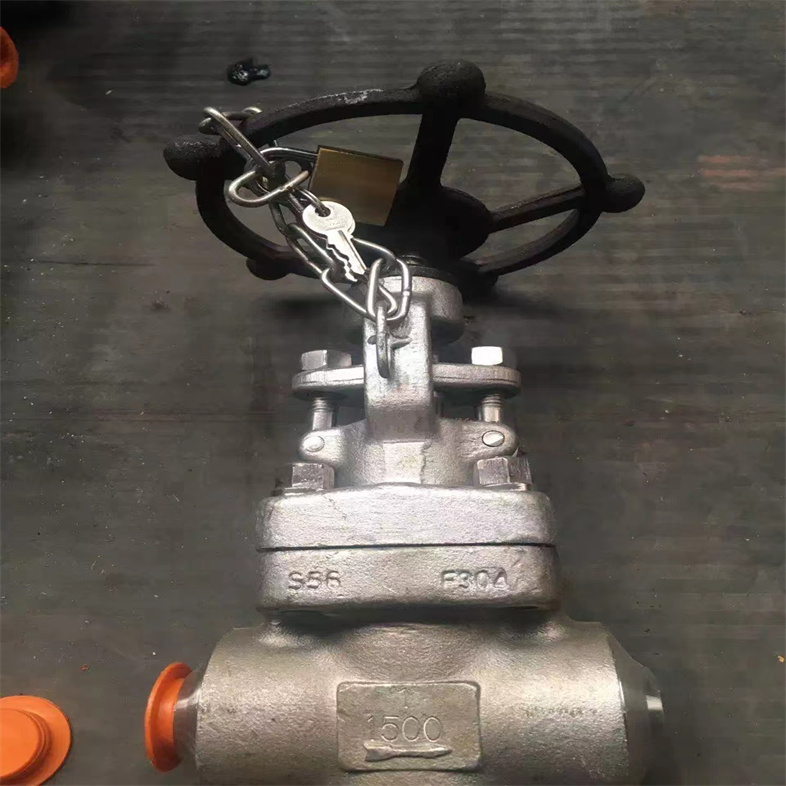

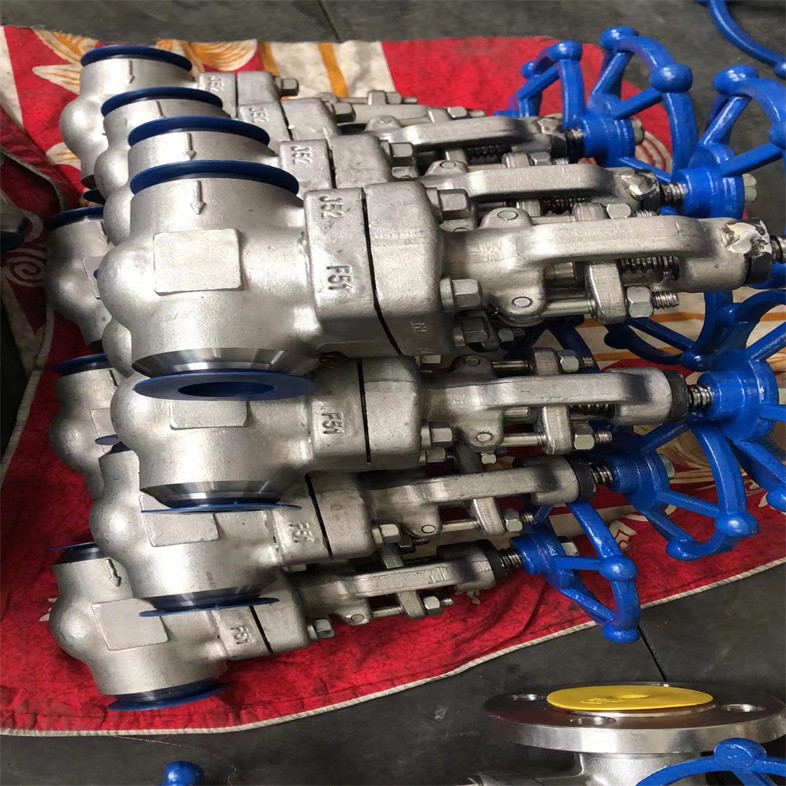

J61Y不銹鋼高壓焊接式截止閥操作應用案例

序號	品  名	型 號   及 規 格	單位	數量
1	截止閥	不銹鋼焊接式高壓截止閥    J61W-40P   DN25    PN40 閥體承壓：4.0MPA 對焊連接           手輪驅動	臺	3

主要性能和使用規范

產品型號	公稱壓力(MPa)	試驗壓力(MPa)		工作壓力(MPa)			公作溫度℃	適用介質
		殼體強度	密封	P54	P55	P57
J61H(Y)-100	10	15	11	/	/	/	≤425	水、蒸汽、油品
J61H(Y)-200	20	30	22	/	/	/
J61H(Y)-250	25	38	28	/	/	/
J61H(Y)-320	32	48	36	/	/	/
J61Y-P54/100V	20	30	22	10	/	/	≤540	蒸汽
J61Y-P54/140V	25	38	28	14	/	/
J61Y-P54/170V	/	48	36	17	/	/
J61Y-P55/100V	/	38	28	/	10	/	≤550
J61Y-P55/140V	/	48	36	/	14	/
J61Y-P55/170V	/	53	39	/	17	/
J61Y-P57/100V	/	48	36	/	/	10	≤570
J61Y-P57/140V	/	55	40	/	/	14
J61Y-P57/170V	/	60	44	/	/	17

標準與規范

設計與制造	結構長度	壓力 – 溫度等級	試驗標準
E101 JB/T3595 DL/T531	E101 JB2766 GB/T15188.1	E101 JB/T3595	E101 JB/T9092

主要零件材料

零件材料	材料牌號
閥　 　體	WCB　　　A105	WC6　 12Cr1MoV	WC9 12Cr1MoV
閥　　 蓋	WCB　　 A105	WC6　 12Cr1MoV	WC9 12Cr1MoV
閥　　 瓣	WCB　　 A105	WC6　 25Cr2MoV	WC9 25Cr2MoV
閥 　　桿	2Cr13 / 1Cr17Ni2	25Cr2MoV	25Cr2MoV
閥　　 座	25 + STL	304	304
密封環 （ 墊 片 ）	增強柔性石墨 / 軟鋼
填　　 料	增強柔性石墨
閥 桿 螺 母	ZCuAl10Fe3 / D2

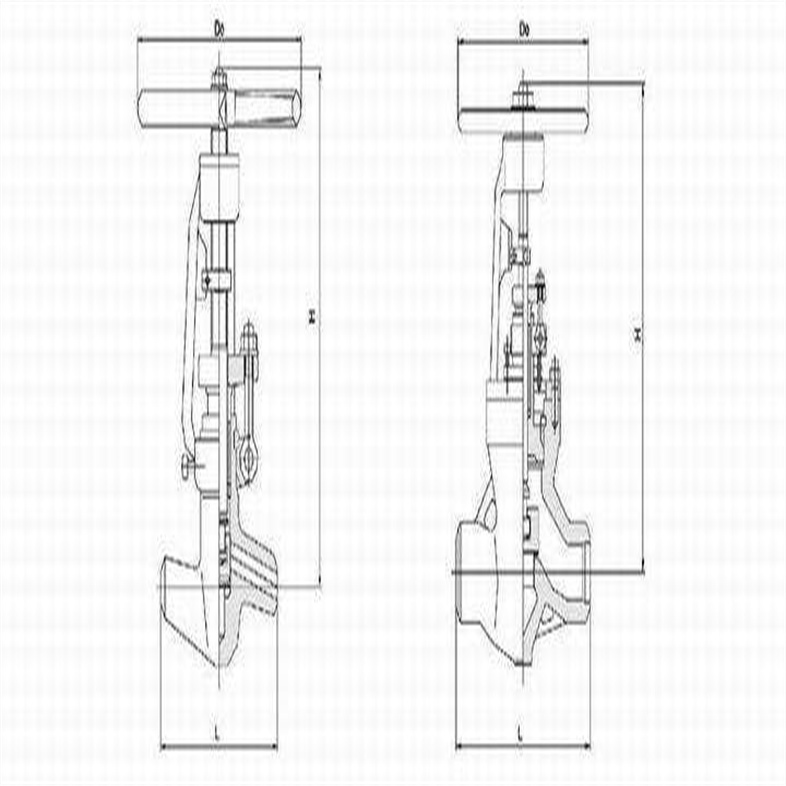

外形結構圖



J61Y不銹鋼高壓焊接式截止閥操作應用案例主要外形尺寸

公稱通徑	主要外形尺寸和I連接尺寸（mm)
	L	D1	D2	D3	α970	H	Do
J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V
10	120	12	25	／	37.5°	185	140
15	150	17	36	／	37.5°	247	200
20	170	22	42	／	37.5°	248	200
25	170	26	42	／	37.5°	248	240
32	180	31	44	／	37.5°	248.5	280
40	230	38	60	／	37.5°	440	280
50	350	50	82	／	32°	450	320
65	330	69	100	110	32°	669	400
80	470	84	108	130	32°	669	450
100	560	107	144	165	32°	755	500
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57 /100V、P57/140V、P57/170V
10	120	12	28	／	37.5°	189	140
15	150	17	40	／	37.5°	250	200
20	170	22	46	／	37.5°	252	200
25	170	26	46	／	37.5°	254	240
32	180	31	49	／	37.5°	254	280
40	230	38	60	／	37.5°	440	280
50	350	50	90	／	32°	455	320
65	330	69	104	110	32°	630	400
80	470	84	110	140	32°	672	450
100	560	107	148	170	32°	761	500











焊接式截止閥管道閥門現場施工作業手動截止閥廠家在結構設計、材料應用與密封技術方面具備深厚積累。手動截止閥通過旋轉手輪帶動閥桿升降，實現流體的啟閉與流量調節，廣泛應用于液壓系統、燃油管路及工業冷卻系統。廠家普遍采用鑄造或鍛造工藝制造閥體，材料涵蓋WCB碳鋼、304/316不銹鋼等，滿足不同介質與壓力需求。

在產品性能上，廠家注重密封可靠性，閥座多采用聚四氟乙烯（PTFE）或金屬對金屬密封結構。PTFE密封具備自潤滑性，適用于低壓低溫工況；金屬密封則耐溫耐壓，適用于高壓高溫環境。閥桿采用防吹出設計，確保在高壓下不脫落。部分廠家開發低扭矩手輪結構，操作更省力。

從應用維度看，手動截止閥廠家產品廣泛用于電廠、石化、船舶等領域，尤其在中低壓燃油管路中作為隔離或調節裝置。設備口徑覆蓋DN15至DN300，壓力等級達PN40，滿足多數工業場景需求。廠家提供多種連接方式，如法蘭、螺紋、焊接，適配不同管路系統。

廠家在質量控制上嚴格，關鍵部件如閥桿、閥瓣均進行硬度與尺寸檢測。閥體進行1.5倍工作壓力下的密封與強度測試，確保無泄漏。部分廠家通過API 602、ISO 15848等認證，產品符合國際標準。

手動截止閥廠家憑借工程經驗與制造能力，為工業系統提供可靠流體控制方案。其發展需持續優化密封結構、提升材料性能，并探索與智能定位器的集成，滿足現代工業對高效、安全控制的需求。



（二）J61Y不銹鋼高壓焊接式截止閥操作應用案例施工作業
安裝施工一定要小心，千萬不要撞擊脆性材料制成的閥門。
安裝前，檢查閥門，檢查規格型號，確定是否損壞，特別是閥桿。轉動幾次，看看是否歪斜，因為在運輸過程中，很容易撞到彎曲的閥桿。清除閥門內的雜物。
提升閥門時，不要將繩子系在手輪或閥桿上，以免損壞這些部件，應系在法蘭上。
必須清理閥門連接的管道。氧化鐵屑、泥沙、焊渣等雜物可用壓縮空氣吹走。這些雜物不僅容易劃傷閥門的密封面，還會堵塞小閥門，使其失效。安裝螺口閥門時，應將密封填料（線麻加鋁油或聚四氟乙烯生料帶），包在管子螺紋上，不要弄到閥門里，以免閥內存積，影響介質流通。
安裝法蘭閥時，注意對稱均勻地擰緊螺栓。閥門法蘭與管子法蘭必須平行，間隙合理，以免閥門產生過大壓力，甚至開裂。對于脆性材料和強度不高的閥門，尤其要注意。必須與管道焊接的閥門，應先點焊，然后將關閉的零件打開，然后焊死。
（三）J61Y不銹鋼高壓焊接式截止閥操作應用案例保護措施
有些閥門還需要外部保護，即保溫和冷卻。有時在保溫層中加入熱蒸汽管道。應根據生產要求確定哪種閥門應保溫或保冷。
原則地說，凡閥內介質降低溫度過多，會影響生產效率或凍壞閥門，就需要保溫，甚至拌熱；凡閥門裸露，對生產不利或引起結霜等不良現象時，就需要保冷。保溫材料有石棉，礦渣棉、、珍珠巖，硅藻土、蛭石等；保冷材料有軟木、珍珠巖、泡沫、塑料等。




（四）J61Y不銹鋼高壓焊接式截止閥操作應用案例旁路和儀表
除了必要的保護設施外，有些閥門還有旁路和儀器。安裝了旁路。疏水閥維修方便。其它閥門，也有安裝旁路。旁路是否安裝取決于閥門的狀況、重要性和生產要求。
（五）J61Y不銹鋼高壓焊接式截止閥操作應用案例填料更換：
庫存閥門，有的填料已不好使，有的與使用介質不符，這就需要換填料。
閥門制作廠無法考慮使用單位千門萬類的不同介質，填料函內總是裝填普通盤根，但使用時，必須讓填料于介質相適應。
